【我有問題】-監視器系統常見問題

監視器系統知識攻略:

我有問題-監控畫面不清的簡易排除法(以下三種為常見情況)

無影像:

線路故障
   →查看線路與接頭與電源輸入端是否供電正常
變壓器、接頭是否有損毀
   →查看變壓器與接頭狀態
電源供應不當
   →查看供電電壓與供電線路使否相符合
監控主機故障
   →檢測監控主機狀態
線路連接錯誤
   →重新檢查線路是否連接正確

影像模糊:

攝影機鏡頭焦距沒對準
   →重新調整鏡頭焦距
鏡頭或防護罩沾染灰塵或受潮與起霧
   →使用
攝影機鏡頭專用噴霧擦拭鏡頭,如有進水應立即維修
監視器安裝位置照明度不夠,如:地下車庫或倉庫
   →加強環境照明

畫面有條紋波動:

電源干擾
   →建議可以加裝整流器
電壓不足或不穩
    →檢查變壓器是否損壞、變壓器與電源插孔電壓是否足夠
線材品質不佳
    →線材的品質與訊號互相牽連,因此選擇線材時應多加留意
附近有強烈干擾源
    →建議加強攝像機的屏蔽及對線材的管道
進行接地措施等
信號不良導致
    →查看信號線連接是否良好正常


監視器畫面色彩問題

我有問題-監視器畫面色彩問題

1.畫面顏色錯亂

●可能為線路接錯或接反

2.畫面色偏問題

●攝影機、主機螢幕等設備本身品質不佳
●錄影設備與螢幕的色彩參數未設定正確

→重新調整監視器上色彩平衡、功能表項目數值
→重新調整錄影設備相關設定
→重新調整螢幕的色彩飽和度、對比等色彩相關參數
●訊號微弱
→可能為電源
供應不穩、線材品質不佳、電壓不夠等因素
●檢查監視器的接頭與線材
→VGA接頭處是否折彎或生鏽損毀

3.畫面疊影問題

●變壓器損毀造成電源不穩
→重新更換新的變壓器
→線路過長或接頭損壞


監視器訊號問題

我有問題-監視器顯示NOSIGNAL與VIDEOLOSS

  • 1.攝影機鏡頭端是否有損壞、遭異物遮蓋。

  • 2.機器本身老舊導致接觸不良。

  • 3.螢幕與主機線路連接處是否有接觸不良或鬆脫。

  • 4.與攝影機連線的電腦主機是否有當機狀況。

  • 5.攝影機的電源線與視訊線是否有鬆脫或氧化。

※小叮嚀:
建議可先自行檢查上述幾點,若依舊沒訊號再請專業人士查看!


監視器DVR與NVR差別

我有問題-監視器主機DVR與NVR的差別

DVR 亦稱數位影像錄影機

  • 1.傳輸類比訊號,通常使用同軸電纜連接。

  • 2.DVR(類比監控主機)僅支持模擬信號輸入,將模擬相機拍攝的影像資料轉爲數字的錄音。

  • 3.從接口來看一個BNC接口對應一台監控攝影機。

  • 4.電源線、音源線訊號線都要配線,線路較多

  • 5.影像品質取決攝影機與監控主機本身的壓縮算法與芯片處理能力,通常畫質較NVR低

  • 6.採數位壓縮技術將影像儲存在硬碟當中,並透過網路進行遠端連線到DVR做遠端監看

  • 7.是一套進行圖像存儲處理的計算機系統,具有對圖像/語音進行長時間錄像、錄音、遠

    監視和控制的功能。

  • 8.DVR產品一般不支援 IP 網絡攝像機,DVR對模擬攝像機採集到的模擬視頻進行編解碼後

    存儲在硬盤中畫質上較受限制

  • 9.價格較親民,佈線較困難

  • 10.現今DVR包含了以下5項功能

  • ●錄影與錄音
  • ●即時遠端監視和控制 (錄像鏡頭控制、警報…)
  • ●多畫面分割監看
  • ●即時及歷史影像資料庫搜尋
  • ●遠端監看功能

NVR 亦稱網路影像錄影主機

  1. 1.通常搭配 IP camera (網路攝影機)。

  2. 2.佈線簡單,可採用無線連線或一條網路線連接。

  3. 3.NVR與IP攝影機連接通過交換機可以實現 1 對多的連接。

  4. 4.影像品質取決於IP攝像機本身的品質,且NVR是直接記錄攝像機已經進行過編碼
    的數字視頻,故通常影像畫質高

  5. 5.NVR 透過傳輸網路訊號,是以網際網路協定 (Internet Protocol) 為基礎的網路設
    備,基於IP架構,可透過網路進行遠端管理,不需要安裝繁瑣軟件。

  6. 6.能遠端存取並記錄IP攝影機所拍攝的視訊串流。

  7. 7.通過NVR,可同時觀看、瀏覽、回放、管理、存儲多個網絡攝像機。

  8. 8.NVR較DVR易於使用、方便安裝

  9. 9.價格較高,佈線較簡單,線路少較美觀

  10. 10.NVR藉助智能技術能夠讓監控更高效,可配合門禁來整合有關應用,如:熱區監
    控統計、人流數量統計、方向計算等功能。


監視器影像故障

我有問題-影像故障簡易排除法(以下介紹四種最常見情境)

現今攝影機已應用廣泛,於居家、交通、社區大樓、公司工廠等多場所,因此可以
看出其對社會的重要性!!!
監控影像上出現問題該如何解決呢
這邊提供幾個常遇到的情境與解決方法給您:


情境一:沒有圖像

檢測小撇步:

  • 1.檢查電源、電壓是否滿足要求。

  • 2.BNC頭與連接畫面的線路是否接觸良好,在電源正常時,可用萬能表檢測
    傳輸線路是否有通。

  • 3.鏡頭自動光圈是否開啟。

  • 4.影像或直流驅動的自動光圈鏡頭控制線是否接正確。

  • 5.檢查是否漏電導致CCD板機視頻損壞。

情境二:圖像質量不好

檢測小撇步:

  1. 1.鏡頭是否有指紋或灰塵髒污

  2. 2.查看光圈、電子快門、白平衡、焦距數值是否調整正確。

  3. 3.同樣檢查連接畫面的線路接觸與電壓是否穩定正常。

  4. 4.查看系統附近是否有電磁干擾源,了解監控附近環境情況,再加強攝像機與
    視頻放大器等影像設備的屏蔽,及對線路的接、插頭及管道口,進行接地處理

  5. 5.傳輸距離過遠會導致色調失真,應先評估傳輸距離再選擇使用哪種線材傳輸。

  6. 6.確認鏡頭接口是C式還是CS式,C式接口必须加上接圈,CS式接口不需加裝接圈。

情境三:圖像出現扭曲或失真

檢測小撇步:

  1. 1.檢查監視器的光學鏡頭是否出現異常。

  2. 2.檢查連接畫面線路的輸出與監視器的輸出是否出現阻抗不相符。

  3. 3.監視器的輸入阻抗皆為75歐端,檢查所用視頻連接線纜阻抗是否均為75歐。

情境四:圖像出現發白或有霧狀

檢測小撇步:

  1. 1.機器內部是否有因進水而產生水霧

  2. 2.查看監視器鏡頭套是否與玻璃部分貼合。

  3. 3.檢查機器的電子快門是否被打開(保持關閉)。


※小叮嚀:
上述問題最直接影響圖像的關鍵就是連接畫面的線路與接頭接觸不良問題
因此在選購時一定要特別謹慎。
設備
定期維護也是相當重要,避免因電纜間接導致設備的損壞!
那就真的得不嘗失了!


監視器主機故障

我有問題-監視器主機故障七大原因

監視器主機異常時通常會不斷地重新啟動、死機有時也會發出嗶嗶叫的聲音提醒
而硬碟損壞與電壓不穩造成變壓器壞掉為故障主因

  • 1.電壓不穩造成變壓器損毀,建議可加裝電源穩壓器或者UPS來避免

  • 2.硬碟、監視器主機板受損,建議可送回廠商維修

  • 3.內部硬碟線路出現壞軌或是未連接好而造成硬碟跳線

  • 4.開關電源功率不足,換電源或聯繫廠商修改啟動程序

  • 5.安裝環境差,導致散熱不良灰塵過多,建議將設備安裝位置於通風良好的場所

  • 6.監控系統對環境電壓與電磁是相當敏感,建議線路的接、插頭及管道口,並進行接地處理

  • 7.硬體本身故障,必須送回廠商維修

可自行先檢測的方法:

  • ●將電源、網路線拔除,重插後重啟
  • ●將硬碟格式化
  • ●將機器恢復回原廠設定


※小叮嚀:
若一直持續以上問題時,建議立即找廠商檢測維修,避免因小失大!


監視器移動偵測功能是甚麼?

我有問題-監視器移動偵測功能是甚麼

所謂預防甚於治療就是在事情未發生時,即時預防,若要預防
竊案發生,最好的防護就是當小偷闖入時即立馬收到通知
而不是只有錄影,等小偷都離開才將監控影像交給警察處理

這時候監視器中的移動偵測功能就相當重要囉!!!
簡單來說移動偵測指的就是當在攝影機設定的範圍中捕捉到有移動
物體
即會:



  • ●立即傳送訊息至手機或mail提醒你,能夠即時阻止事件發生
  • ●可與警報器配合,發出警報嚇阻小偷
  • ●能夠節省錄影空間,不需24小時不斷錄影存放


由於移動偵測功能大部分都是相當靈敏,稍微有一點變化即會觸動
如當光線、訊號不穩或動物不小心闖入都是有可能誤判造成警報

,但若是於室內空間就比較適合,較不容易受外在因素影響,能
夠於您外出時幫您看家,防止小偷闖入,就像有一層防護罩保護一
樣。


我有問題-監視器主機DVR、NVR、XVR該如何架構呢

我有問題-監視器主機 DVR、NVR、XVR該如何架構呢

市面上的監視器主機種類多到分不清,那到底該怎麼挑選呢?
這邊就簡單為你解說三種最常使用的監視器主機:DVR、NVR、XVR
的資訊與設備的架構方式為何:

1.DVR監控主機:

訊號:
類比訊號

線材:
同軸電纜(一台攝影機需一條同軸電纜供訊號)
電源線(一台攝影機需一條電源線供電)
音源線(一台攝影機需一條音源線收音)

設備架構:
DVR→同軸電纜、電源線、音源線→攝影機
DVR→VGA→監控螢幕

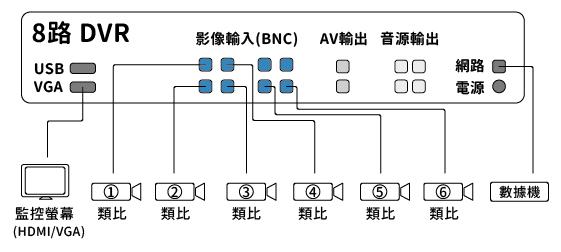

如圖說:


DVR架構



優點:

  • 價格較親民

  • ●較早使用,市面上已被廣泛應用


缺點:

  • 線路繁多,不易整理

  • ●傳輸距離越遠,訊號越差

  • ●早期影像像素低,畫面清晰度較差,後已逐步更新高清類比

------------------------------------------------------------------------------

2.NVR監控主機:

訊號:
數位訊號


線材:
網路線(一台攝影機一條網路線即可供訊號、電、收音)


設備架構:

內建POE型:
NVR→網路線→攝影機
NVR→VGA/HDMI→螢幕

外接POE型:
NVR→網路線→交換器(POE)→攝影機
NVR→VGA/HDMI→螢幕

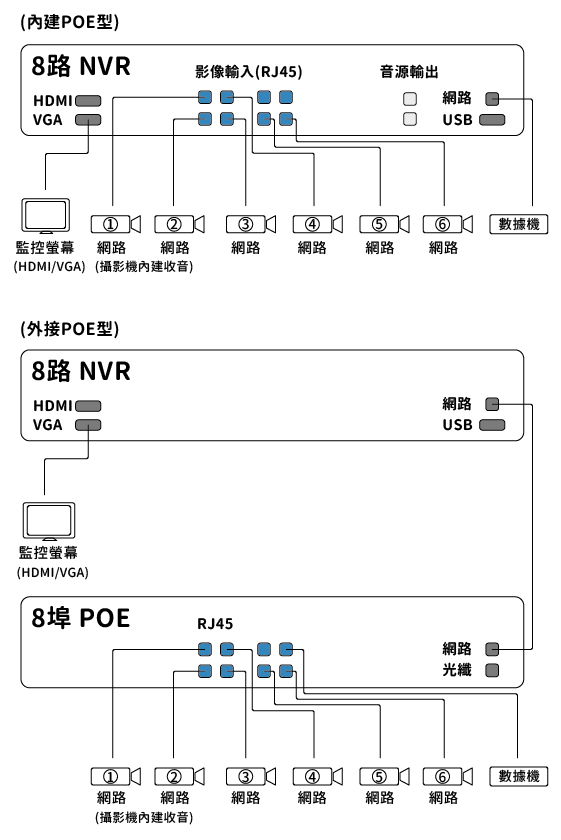

如圖說:

NVR架構



優點:

  • 線路乾淨,整齊美觀

  • 佈線容易,安裝快速

  • ●解析度高,影像清晰

  • ●可傳輸距離較遠

缺點:

  • ●價格較昂貴,若全部更新費用較高

------------------------------------------------------------------------------

3.XVR監控主機(混合型)

訊號:類比+數位訊號
線材:同軸電纜、電源線、音源線/網路線

設備架構:
XVR→同軸電纜、電源線、音源線→攝影機
XVR→網路線→交換器(POE)→攝影機
XVR→VGA/HDMI→螢幕

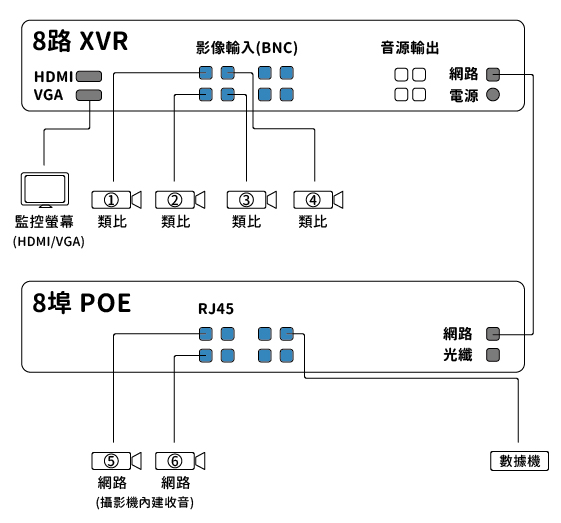

如圖說:

XVR架構


優點:

  • ●可支援類比、數位兩種訊號


我有問題-監視攝影機比較 ─ 類比、網路攝影機如何選

我有問題-監視攝影機比較 ─  類比、網路攝影機如何選

在現今的監視器系統架構中主要以類比訊號、網路訊號為主流
這兩者間有甚麼區別呢?又該如何選擇呢?
現在就來為你介紹他們的架構為何
讓你一次搞懂如何選擇:

1.類比訊號:使用類比攝影機+DVR:

早期技術尚未成熟大多使用傳統類比訊號,在網路訊號崛起後
為與之抗衡而逐步推出以提升畫素為主軸,而衍生出高清類比
訊號,將解析度提升,可達720P以上 。
其可使用同軸電纜、網路線來傳輸影像。因此若是由傳統類比
升級為高清類比,則無需再重新布線,僅需更換設備即可,可
大幅減少施工成本喔。
於市面上目前以 AHD、TVI、CVI 三大高清類比訊號為主流:

  • ●CVBS:
    為傳統類比訊號,解析度不高,畫素僅約30萬 - 50萬,
    現今已
    逐漸被替代。

  • ●CVI:
    由中國公司研發,是最早出現的高清類比訊號。但由於
    CVI 規
    攝影機目前僅限與同規格的DVR搭配,且在開放性與兼容
    也較封閉,因此於市佔率上有所限制。

  • ●TVI:
    由美國公司研發,其可兼容相同畫質下的不同廠牌的類比
    攝影
    機,同時可支援設備的廠商又較多, 因此在市佔率上有一定
    位置。

  • ●AHD:
    由韓國公司研發,是最晚出現的高清類比訊號。但由於
    可支的
    像格式多、對不同傳輸線材適應力佳,並可兼容相同畫
    不同廠牌的攝影機與監控主機,因此是目前市佔
    率最廣泛。

2.網路訊號:使用網路攝影機+NVR:

  • ●IP  Camera:

    網路訊號為主,故需要連網,其擁有高解析度畫面、效能,並
    能透過POE交換器來供電,無需再額外架設電源
    ,僅需 1 條網
    路線即可將影像、訊號、聲音傳送至NVR,於佈線上大幅降低成
    本。
    並儲存空間彈性、系統擴充與權限管理便利,且可結合其他
    系統
     (如:電子圍籬、門禁等) 安全性較高,因此設備價格較高。

    由於早期的監控系統多為類比訊號,現今若想將部分損壞攝影機
    更新為高清類比攝影機或網路攝影機,卻又擔心因與原本訊號不
    同而無法相容,建議可考慮將監控主機更換為XVR混和型(五合一)
    監控主機,其可同時支援類比、網路訊號,能逐步更換設備,減少
    成本。


※小叮嚀:

這邊簡單教你(建議)如何判斷適合哪種監視器系統:

1.想將原有的傳統類比攝影機升級為高畫質
→高清類比攝影機、DVR(四合一)監控主機。
2.目前已有部分監控設備,需再新增攝影機
→網路攝影機/高清類比攝影機、XVR混和型(五合一)監控主機。
3.尚未新增任何監控設備,建議可直接規劃網路型監控系統
→網路攝影機、NVR網路型監控主機。


備援系統是什麼

我有問題-備援系統是什麼

備援系統是甚麼?為什麼需要呢?
其簡單來說就是將資料再另一處同時儲存
至於這樣做有甚麼好處呢?

好處是當有突發意外時,並造成公司資料遺失甚至是毀損

這時可以將平時於另一處同時儲存的資料即時傳回公司,

讓公司能夠正常運作,使重要資料避免因系統故障而受到
影響
,將損害降到最低

且現今許多資料皆已是電子化,因此建議企業於資料保存
上可多加規劃,畢竟若是重要資料遺失就必須送救援了,
除增加成本外,更是增加資料損毀的風險



※小叮嚀:

即使有備份,也建議需要定期維護查看設備狀態,及早發
現問題,才可有效保存資料。


車道管制系統需要哪些設備呢

我有問題-車道管制系統需要哪些設備呢?

車道管理自動化已是現今趨勢了,其能達到車輛進出更快速、人力
成本再下降、管控安全再提升等的優勢。
目前的車道管制系統分為兩大系統,分別為 ETAG 系統車牌辨識
系統
,下面簡單介紹兩種系統優缺點與各系統所需的設備有哪些。

1.ETAG系統:

主設備:ETAG讀頭、ETAG貼紙
需事先將ETAG貼紙輸入至進出控管軟體,車輛需將貼紙貼至前擋玻
璃,當進出時即可透過ETAG讀頭自動進行辨識。

優點:設備價格較平價。
缺點:貼紙較易損壞,需定期更換、貼紙位置需貼至車輛前擋玻璃
           才可辨識,較破壞車輛美觀。

2.車牌辨識系統:

主設備:車牌用攝影機、辨識主機、連線主機
社區住戶停車場:
需先將住戶車牌號碼輸入,當車輛進出時即可透過車牌攝影機自動
辨別可進出名單。

收費停車場:
當車輛進場時車牌攝影機會自動抓拍車牌號碼,當要離開時需先至
繳費機繳交停車費用,出場時柵欄才會自動開啟。

優點:辨別方式為車牌號碼,無法盜用,因此安全性能較高、可結
           合自動計時收費設備。
缺點:價格較昂貴。

3.搭配設備:

  • ●柵欄機/鐵捲門:設置於通道出入口,控管車輛進出。

  • ●車輛偵測:當偵測到車輛觸發時連動設備開始運作。

  • ●感應線圈:當車輛觸發感應線圈後設備才啟動,能減少設備
    不停運作,降低損壞率。

  • ●紅綠燈號誌/警示燈:駕駛員能清楚車道現況,以避免碰撞。

  • ●字幕機:可當迎賓提詞器、即時顯示車輛進出場狀態。

  • ●對講機:當設備無法運作導致柵欄機無法開啟時,可透過對
    講機與內部人員進行對話,協助柵欄開啟。

  • ●LED燈:用以夜間光線不足,加強環境光源,使設備可精準辨識。

  • ●防撞桿:用於引導車輛行駛正確方向至指定區域,使車輛可精準
    被設備辨識、也可做禁制行駛區域使用。

  • ●自動繳費機:用於付費停車場,進場透過車牌辨識系統進入;離場
    需先行繳費才可離開。


弱電工程包含哪些項目呢

 我有問題-弱電工程包含哪些項目呢?

什麼是弱電?弱電工程包含哪些項目呢?
其實弱電系統與我們的生活環境可是息息相關,於校園、社區、公
司、廠區幾乎都是隨處可見

簡單來說,弱電就是直流電壓約在36V以內,其項目眾多,包含:
監控系統、門禁系統、電話總機、光纖網路、車道系統、廣播系統
等項目。

監控系統:

可隨時於各處及時查看各式場合的現況,並可結合警報系統,當現
場發生異常時,及時連線通報與記錄儲存,保護你住家與大樓的安
全,一般可分為類比與網路兩大系統。

門禁系統:

用於出入口與重要區域,可使用卡片、磁扣、指紋等作為白名單依
據,並可結合考勤系統,減少上、下班人潮與代打卡問題。

電話總機:

可設定來電語音、轉接、保留等功能,在服務品質上大大提升,為
公司整體形象再加分,現今更推出IP-PBX網路電話總機,其可整合
至手機,讓你於外出時也不漏接重要電話

光纖網路:

現代面對高壓高速步調的環境如何更快速、便利傳遞資訊已是重要
的一環了,因此一套完善、高效的網路系統是不可或缺的。

廣播系統:

常用於校園上下課鈴聲與聽力測試、廠區廣播可即時傳遞訊息、店
面音樂撥放,並可做分區與制定各級相關權限設定。

車道系統:

自動化的管理不但降低人力成本、更提升效率與安全性,透過自動
辨別名單,攔截名單外車輛,並即時通報管理室,一般可分為ETAG
與車牌辨識兩大系統。

緊急求救系統:

當遇突發事件時,可以透過緊急壓扣及時通報尋求協助,其多應用
於停車場、公廁、電梯等較少人經過位置。尤其家中有高齡長輩也
建議安裝,可縮短求救時間,降低傷害。

現今如何提升安全生活品質已是我們現今所重視項目,因此許多新
建大樓或店面會將弱電工程交由弱電整合商來進行規劃與整合,其
可將多樣設備與系統進行規畫與整合,以免一種設備一間廠商,造
成多家廠商需互相配合的困擾與系統相容問題的產生等。
