【我有問題】-監視器安裝常見問題

監視器安裝知識攻略:

  1. 1.我有問題-監控安裝6大注意事項
  2. 2.我有問題-監視器安裝時常見線材
  3. 3.我有問題-戶外監視器安裝3大重點
  4. 4.我有問題-監視器安裝最佳位置是哪呢
  5. 5.我有問題-DIY監視器只要簡單5步驟
  6. 6.我有問題-監控主機安裝前需先確認的5大重點
  7. 7.我有問題-監視器安裝線路工法有那些呢
  8. 8.我有問題-光纖是什麼?基本架構簡易說明
  9. 9.我有問題-有哪些方法將訊號延伸
  10. 10.我有問題-切換器(KVM)是甚麼


監視器安裝問題

我有問題-監視器安裝6大注意事項

  1. 1.拍攝地點

    室內:需將監視器安裝的位置是否需要隱蔽考慮進去
    室外:監視器如於陽台、大門需將器材防水等級、紅外
    線強弱以及夜視能力等規格考慮進去。

  2. 2.需要拍攝的距離

    照射範圍:攝影機的照射角度與監控的距離遠近都很重要,需
    先確認位置再選擇攝影機焦距大小數值。
    拍攝距離會影響到鏡頭的選擇,一般鏡頭以mm來標示,數字

    越小代表焦距越小,拍攝視野越廣,但細節越看不清 ; mm值
    越大,焦距越大,拍攝細節越清楚,但視角越小。待一切確認
    安裝完畢後應盡量避免再次移動監視器

  3. 3.有需要夜視功能嗎

    夜視功能主要用於光照不足,如工廠、倉庫,每個攝影機都有
    光敏電阻,當感應到環境照度低於其規定的最低照度時,即會
    自動啟動紅外線
    LED燈來補足光線不足的問題,以此方式進行
    補光,讓監視器影像不受光線所影響。
    但由於紅外線監視器攝影機是透過紅外線反射的原理,因此有
    距離上的限制,故建議可選擇低照度的紅外線監視攝影機

  4. 4.解析度要多少才夠

    監視器材隨著科技進步生產出很多不同的規格單位,目前主要
    以1080P的解析度為主流,約200萬畫素,主機與鏡頭的解析
    度需要相對應且需特別注意「主機的解析度不能比鏡頭低。」
    建議主機可購買解析度高一點的,以避免日後鏡頭停產,當需
    要更換鏡頭時必須連同主機一起更換。

  5. 5.監控主機如何選購

    系統目前常見的有傳統類比、AHD、CVI和TVI,主機與鏡頭必
    須為同一個系統,因此在加裝前需詳細了解監視器系統與監視
    器材的規格,避免後續施工問題

  6. 6.監視器的數目

    主機主要分為 4816路、32路等,以上數字為可裝幾隻監視
    器的意思,其可同時拍攝4、8、16、32個畫面。
    並且可將所有畫面集中顯示在同一螢幕同時同步錄影。因此清楚
    攝影機數目有助於判斷如何選擇主機。


我有問題-監視器安裝時常見線材

每個監控工程都有其不同的狀況,因此於規劃監控系統時需
事先了解現場,並考慮提前預想實際情況,才能選出最合適
的影像與訊號傳輸方式,目前監控系統中最常使用的三種傳
輸方式有:1.同軸電纜 2.網路線 3.光纖,以下為你介紹其差
異與需注意的點

  1. 同軸電纜:

     ●適用於小範圍的監控中,當傳輸距離近,使用同軸電纜能
        夠直接傳送監控影像,因此對影像畫質損害
    不大。
    當訊號在同軸電纜內傳輸時將會受到衰減,這是與
    傳輸距
        離和訊號頻率有很大的關係。訊號頻率越高
    衰減越大,所
        以同軸電纜只適用在「近距離」傳輸影像
    訊號,當傳輸距
        離約200公尺左右,影像品質將會
    明顯下降,尤其是在色
        彩的變化較為明顯。
    有些為延長傳輸距離,會使用同軸訊號放大器,其
    對影像
        訊號有放大作用,能調整放大器對不同頻率
    分別進行不同
        大小的補償與放大,使接收端輸出的
    影像訊號失真儘量降
        低。
    但同軸放大器無法無限制的連接,最多只能接二至
        個,否則監控影像失真反而會更嚴重,且於調整上也
    相對
        困難。
    為了保證影像的品質,即使在有加強波器的情況,也
    建議
        傳輸距離的範圍約四、五百公尺左右。
    同軸電纜在監控系統傳輸影像訊號還有一些缺點:
    →易受氣候變化而影響輸出影像品質。

    →同軸電纜較粗,於施工佈線時較不容易。
    →抗干擾能力有限,較無法使用在強干擾環境下。
    →一路視訊訊號就需要布一根電纜,施工較上不便。
    →同軸電纜一般下只支援傳輸影像訊號,如需傳輸
        其他如聲音等訊號時,需再另外佈線。

  2. 網路線

    絞線具有較強的抗干擾能力,在強干擾環境下也能傳送良
        好的影像訊號。

    具有佈線容易、價格低等優點 ,能解決一百米至五百公尺
        距離範圍內的高品質影像訊號傳輸問題。
    網路線對訊號傳輸存在訊號衰減問題,影像訊號以網路線
        傳輸會造成很大的衰減,因此若是超過100公尺建議必須
        另
    加裝網路交換器或延長器,再透過網路線傳輸即可將影
        像傳送
    至100-500公尺。
    網路線視訊傳輸方式的優點:
    佈線、使用上較方便、成本較低、線纜利用率高。
    減少佈線數量以及工程成本。
    抗干擾性較強,也適用於有大干擾的地點如:電梯。

  3. 光纖

    光纖在監控應用中主要為解決傳輸距離、環境干擾。
    傳輸數公里至上百公里距離的影像訊號。
    電磁波強干擾的場所,為避免干擾,建議採光纖傳輸。
    一根光纖就可傳送監控系統中所有信號與傳輸距離達到上
        百公里,有靈活傳輸方式、訊號品質、穩定性高特性。

    光纖除成本較高外,需要專業知識和專用設備,因此需要
        專業人士安裝較穩妥。

     光纖傳輸的優點:
    傳輸帶寬、容量大、且較不易受電磁干擾、環境影響小。
    光纖傳輸的缺點:
    價格昂貴、需專業人士協助。


戶外監視器安裝重點

我有問題-戶外監視器安裝3大重點

科技和網路頻寬的發達,監視器已有越來越多規格可供業者選
擇,而根據環境不同監視器的需求也會有所不同,今天小編要
來介紹安裝戶外監視器前要注意的重點有哪些?


  1. 1.防水防塵問題

    戶外監視器因安裝位置會經常受長年風吹日曬,故在防水等
    級上一定要更加注意。
    監視器的防水等級通常是以IP值標示,數字越大表示防護等
    級越高,於戶外場所建議使用IP66以上才可以達到防塵、潑
    水等級。
    IP66 第一個數字為防異物侵入等級,最大值可達 6,能做到
    完全防止灰塵的進入;第二個數字為防水等級
    最大值可達
    8 能做到機器沉沒在指定水壓的情形時,還能不因進水而造
    成機器損壞,通常為水中攝影機才需要使用到此等級。

  2. 2.光線問題

    若拍攝的地點昏暗就建議選擇紅外線攝影機,每支監視器內
    部皆有光敏電阻,當感應到環境照度低於光敏電阻規定的最
    低照度,會自動啟動紅外線LED燈來補足光線不足問題,啟
    動後所拍攝的畫面會呈現黑白。
    而鏡頭mm 數也會影響紅外線LED的投射距離
    因此在挑選
    時可參考規格上「有效距離」來選擇適當的拍攝距離鏡頭。



  3. 3.拍攝角度

    拍攝角度也是在安裝前需要注意的重點,監視器以mm數來
    標示,mm數值越小表示能拍攝的角度較寬廣,但距離會較
    近;數值越大則表示能拍攝的角度較窄,但距離較遠。因此
    在選購時要仔細評估畫面的需求,選好鏡頭才能符合所需的
    畫面。


監視器安裝最佳位置


我有問題-監視器安裝最佳位置是哪呢

監視器安裝位置該如何規劃呢?在提倡智慧生活的環境下,監
視器對家庭、學校或是公司已是不可缺少的設備了,能幫助住
戶、企業防止竊盜事件與給家人、員工一個舒適安全的空間。
而在架設監控系統時有幾點需要特別注意!
因安裝的位置好壞可是會直接影響到後續的施工難易度與影像
品質。故只有將以下重點釐清,才能得到最優的監控品質與便
利的生活,將安全防護達到最佳化!



  1. 1.出入口(家中前後門、公司與門市門口...)

    ●住家建議前後門都加裝,由於安裝於室外因此選擇防
    水係數IP66、67為佳。大門為小偷最常進出竊取的出入
    口,因此建議選擇高清與可夜視的機型, 於回放時影像
    品質才會清晰。
    如預算充足建議門口可加裝2台監視器避免有死角與當有
    人企圖破壞監視器時,另一支監視器還可繼續錄製。

    ●門市每日進出人數眾多,店內安全也是不可忽視,隨時
    注意人員動向,狀況發生時才能立刻回放,保護自己。

    ※小叮嚀:監視器拍攝的角度切記不可瞄準其他住家的出入
    口,尤其是公寓大樓特別需要注意這點。



  2. 2.人群集中地方(櫃台、會議室、活動室...)

    ●人群集中處如:活動、會議室這些場所建議都安裝監視
    器,才能夠隨時掌握內部狀況,當狀況發生可第一時間回
    放;而店內櫃檯結帳處也建議加裝監視器,以避免當員工
    與消費者有爭執時才能透過回放,將事情真相釐清。



  3. 3.重要物品存放區(昂貴商品、公司保險箱...)

    ●店內若是有昂貴物品,如鑽石或3C電子產品這些高單價
    的商品與公司保險櫃務必要謹慎安裝監視器,建議選擇廣
    角鏡頭並能清楚照射到四周, 避免出現死角造成安全上的
    漏洞。


    ※小叮嚀:
    建議請專業人員至現場為您規劃與評估,以避免
    因監視器安裝位置不正確,造成安全防護上的漏洞喔!


我有問題-DIY監視器只要簡單5步驟


我有問題-DIY監視器只要簡單5步驟


所需設備

  • ●監視攝影機
  • ●變壓器
  • ●絞線傳輸器
  • (一台攝影機需2個/購買前請先確認攝影機訊號頭接頭規格)
  • ●線材(本文選用網路線)


 Step1
網路線內有8芯,每2芯絞一起,共4對,每對可接一支攝影機
因此一條網路線可接四支攝影機,首先我們先將網路線的頭與
尾外皮,撥開後取出一對芯並繼續剝開至看到內部銅芯。

 Step2
需將網路線頭與尾各連接一個絞線傳輸器,選擇網路線內其中
一對芯,將一根芯與轉接頭正極連接,一根芯與負極連接。
(切記:連接時,網路線頭尾銅芯與轉接頭正負極連接的顏色需
相同)接完後可用焊錫、UY與絕緣膠帶加強固定。


 Step3
將已連接網路線的絞線傳輸器一個與攝影機訊號接頭連接,一個
與監控主機連接。


 Step4
將攝影機電源接頭與變壓器連接,再插上插頭供電。

 Step5
使用HDMI線,將螢幕與DVR連接,開啟螢幕確認畫面是否正確。


我有問題-監控主機安裝前需先確認的5大重點?

  1. 1.需要安裝的監視器數量

    監控主機主要分4路、8路、16路、32路、64路、128路
    而1路代表可安裝一台監視器,因此需要先確認監視器安裝
    數量才可知道該選擇幾路的監控主機。

  2. 2.需要錄音的監視器數量

    市面上監視器的款式眾多,但未必都具有錄音功能,因此
    有時需額外新增收音線,一台監視器需配一條收音線,而每
    台監控主機最大可收音的數量皆不相同,因此需要先確認多
    少監視器需要錄音,才可避免選購上的疏失。

  3. 3.監控影像需多少畫素

    ●不同類型的監控主機可支援的解析度都不相同,且主機與
    鏡頭的解析度需要互相對應,尤其需要注意「主機的解析度
    不能比鏡頭低。」

  4. 4.影像保存需多長時間

    不同類型的監控主機對硬碟的規定皆不相同。因此確認影
    像需保存的時間,才可知道需要多少容量的硬碟,而「保存
    錄影的天數」則是影響主機需多少容量的硬碟最主要因素。

  5. 5.選擇習慣的操作介面

    不同品牌的主機其操作方式、介面顯示與APP使用方式皆
    不大相同,因此事先了解廠牌的使用介面對於日後的操作上
    會較容易上手。


我有問題-監視器安裝線路工法有哪些呢?

我有問題-監視器安裝線路工法有哪些呢?

為了防止線材因長時間暴露於室外而氧化與損壞狀況發生,因
此當在配線時會建議大家另外加配管材或壓條、線槽,可增加
線材的使用時間與降低危險。
以下三種為線路安裝最常使用的工法:

  1. 1.束帶/電纜固定夾

    直接以束帶/電纜固定夾固定線材是最簡單、成本最低的工
    法,但同時也是最沒防護的作法,易造成線路走火或氧化。

  2. 2.壓條/線槽

    較常使用的壓條種類為防盜壓條、壓地壓條、開放式/封閉
    式,多用於室內空間與機櫃內。

    ●防盜壓條:
    扁平式設計,通常用於室內牆上線路配線,並有色彩與尺寸
    可供挑選。
    ●壓地壓條:
    採半圓形設計,其圓潤外型較不易使人被絆倒,通常用於室
    內地板的配線。
    ●開放式/封閉式:
    可容納線路較多線路,通常用於辦公室或廠區需整理大量線
    路處。

3.配管

較常使用的管材種類為PVC管、CD管、EMT管,用於保護線
材,有效避免因線路裸露造成氧化、走火風險,主要分為明
配管與暗配管:

●明配管:
管線會暴露於空間,因此配管工法需要求管線排列整齊、固
定點間距均勻,安裝牢固,整體才會美觀。

優點:日後維修較方便。
缺點:需先規劃好管線線路,避免管線交錯造成凌亂。

●暗配管:
於建築物建造時即預先規畫好線路,預先留好管線位置,通
常會預留於天花板或牆面與地面,並避開梁柱與重要支柱的
部分。若為已完工建築物僅能另外打鑿埋管。

優點:可以完全隱藏管線,較美觀。
缺點:日後維修較困難,有時會需重新鑽洞再補平。


光纖是什麼?基本架構簡易說明

我有問題-光纖是什麼?基本架構簡易說明

在現今不斷追求快速、穩定、安全的世代,光纖已是我們不
可缺少也隨處可見的傳輸方式,從網絡領域到監控領域都有
牠們的身影。這邊簡單介紹光纖的基本架構與傳輸方式:

  1. 1.光纖材質

    光纖是由玻璃或塑料所組成,其主要是以光線反射做為訊
    號傳輸,藉此達成高傳輸低耗損的高速效率。

  2. 2.光纖種類

    常見的光纖分為單模光纖與多模光纖

    單模光纖
    僅可傳輸同一波長光線,但可傳輸距離較長,傳輸距離可從
    千米到數萬米(可傳輸距離依使用設備而有所不同)。


    多模光纖
    可同時傳遞多種不同波長光線,短距離時,因頻寬較大、故
    速度較快,但也因可多種光波同時傳遞,導致傳遞速度不同
    而降低可傳輸距離,僅可傳輸約2000米左右。

  3. 3.光纖基本組成與架構

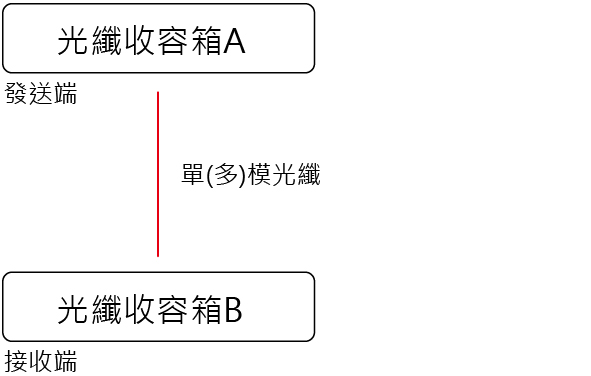

    光纖收容箱A(發送端)→單(多)模光纖→光纖收容箱B(接收端)
    光纖基本架構說明01

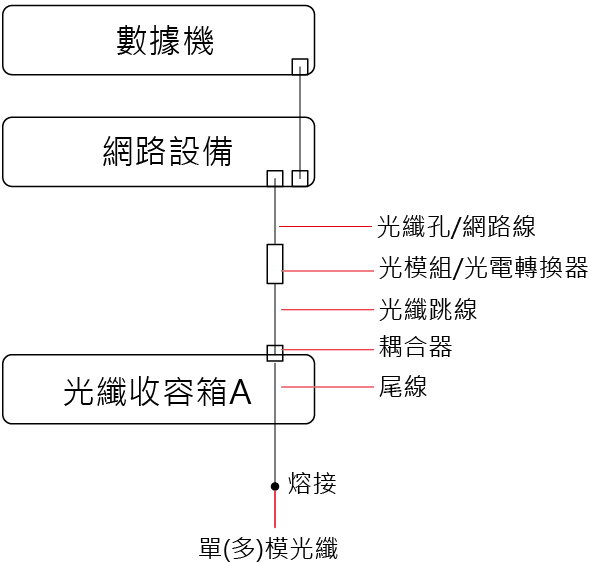

    光纖收容箱A(發送端):數據機→網路設備→光模組/光電轉
    換器(網路線)→光纖跳線→耦合器→尾線→單(多)模光纖

    光纖基本架構說明02

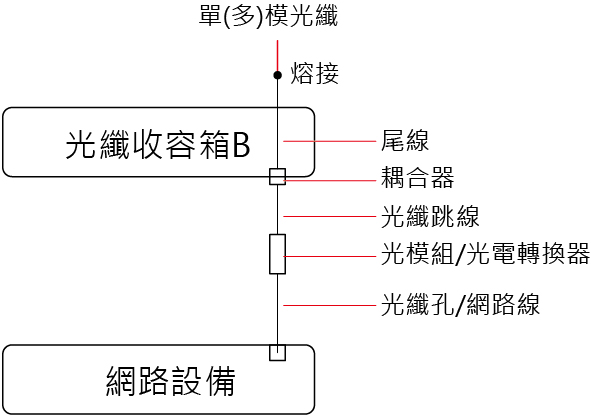

    光纖收容箱B(接收端):單(多)模光纖→尾線→耦合器→光纖
    跳線→光模組/光電轉換器(網路線)→網路設備

    光纖基本架構說明03

    ※小叮嚀:
    常見光纖跳線接頭有SC接頭、LC接頭、ST接頭、FC接頭,因
    此於連接時須特別注意設備的光纖埠屬於哪種接頭!

  4. 4.光纖速度

    光纖是透過光來傳輸訊號,光的速度比電流快,因此與透過電
    流來傳輸的電纜相比,速度一定會明顯快上許多。

  5. 5.光纖優勢與劣勢

    優點:
    線材材質輕、細又柔軟,並耐腐、耐火。
    頻寬大,因此可傳輸流量與容量大;傳輸耗損低,因此傳輸
    速度快訊號佳。

    使用材質抗干擾強,較不易受環境電磁干擾,因此安全性與
    保密性較佳。


    缺點
    使用線材與設備較一般網路設備昂貴。
    光纖因芯非常細,因此於安裝技術上較複雜,需有專業人士
    與設備協助。

    線材以玻璃製成於保護上須多加強,因若有些許斷裂,傳輸
    訊號即中斷。


有哪些方法將訊號延伸

我有問題-有哪些方法將訊號延伸

畫面可以分享嗎?可以傳至多處同步顯示嗎?
訊號是如何從A地傳至B地呢?
其是只要透過訊號延伸器 (遠程傳輸器) 即可做到將影像由A地傳輸
至B地,那什麼是訊號延伸器呢?
簡單來說,訊號延伸器是由一台發送器搭配一台接收器所組成,發
送器負責取得信號做壓縮,接收器則將信號進行解碼輸出。

1.連接方式:

發送器一頭連接需分享設備,一頭連接接收器;接收器一頭連接輸
出設備,一頭連接發送器。

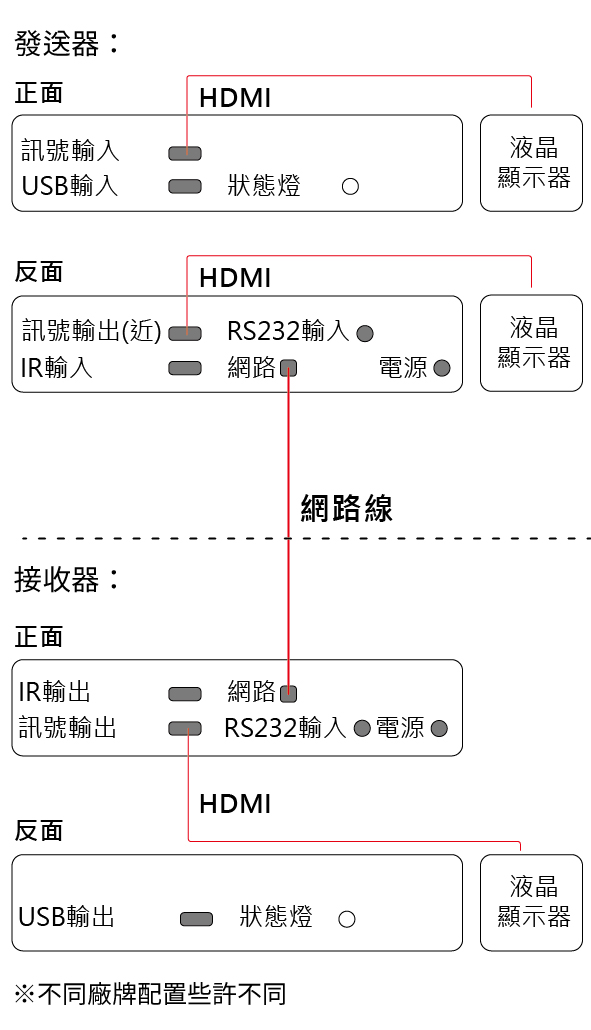

訊號延伸器架構


※小叮嚀:
若需分享多處同步觀看,如大眾運輸時刻表、電影院節目表、演唱
會大螢幕等。可選擇含有分配功能傳輸器,實現一對多傳輸,將影
像同步輸出至多處。
若需於接收端直接操控,如監控畫面查看不必回機房,於櫃檯即可
直接操控回放。可選擇含USB傳輸功能傳輸器實現於接收端直接操
控發送端設備。

2.傳輸訊號:

常見訊號為HDMI、VGA 。(另可加紅外線、USB、RS232音源傳輸)

3.傳輸距離:

從10米至數公里。(根據不同轉換器、線材、輸出解析度而有所差異)

4.傳輸線材:有線、無線傳輸

有線傳輸常見線材:HDMI線、網路線、光纖
HDMI線:用於短距離10-20米。
網路線:約30米-150米。
光纖:可傳至數公里。

無線傳輸:
無線傳輸較易受現場環境因素干擾,造成訊號不良使影像產生顆粒
狀、波紋、畫面閃爍或斷訊無畫面,故建議以有線傳輸為主。


※小叮嚀:
可傳輸距離會根據不同轉換器、線材、輸出解析度而有所差異。


多電腦切換器(KVM)是甚麼

我有問題-多電腦切換器(KVM)是甚麼

從早期至現今,如何打造一個高效率的機房管理與工作環境一直是
企業們追求的目標。想要高效率環境,設備整合是一定的過程,因
此你一定聽過切換器,其最常應用於企業機房、辦公環境、遠端連
線等。


切換器主要分為類比式與數位式,其主要功能都是將多台設備整合
至同一台設備進行管理操作,簡單來說就是將多台連線主機、監控
主機等連接至切換器整合,再輸出至同一螢幕、鍵盤、滑鼠,使用
者只需透過切換器按鈕即可輕鬆切換至不同輸入端設備進行操作。

1.類比式與數位式切換器差別:

類比式切換器(KVM):
成本較低、操作簡易,常用訊號VGA / HDMI。
將輸入端設備 ( 主機、監控主機 ) VGA / HDMI 、USB孔連接切換
器再輸出至控制端VGA/HDMI、USB孔即可,有些另有附音源或
USB孔。

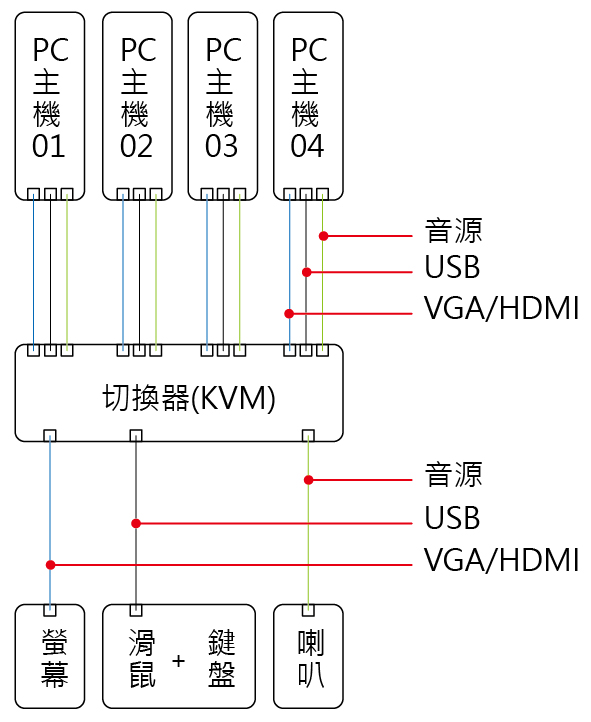

※架構 (以4埠 HDMI+鍵盤滑鼠切換器):
PC主機 (HDMI / VGA+USB+音訊 ) → 切換器
→ 螢幕 (HDMI / VGA) +滑鼠與鍵盤 (USB) + 喇叭 (音訊)


類比架構

數位式切換器(KVM over IP):

成本較高,主要是將輸入端訊號轉為RJ45,再透過網路線連接至輸
出端設備 ,可傳送距離較類比式遠,且可附加遠端功能,透過網頁
瀏覽器連線,無論於何處只要連網即能立即操作,大大提升工作效
率。

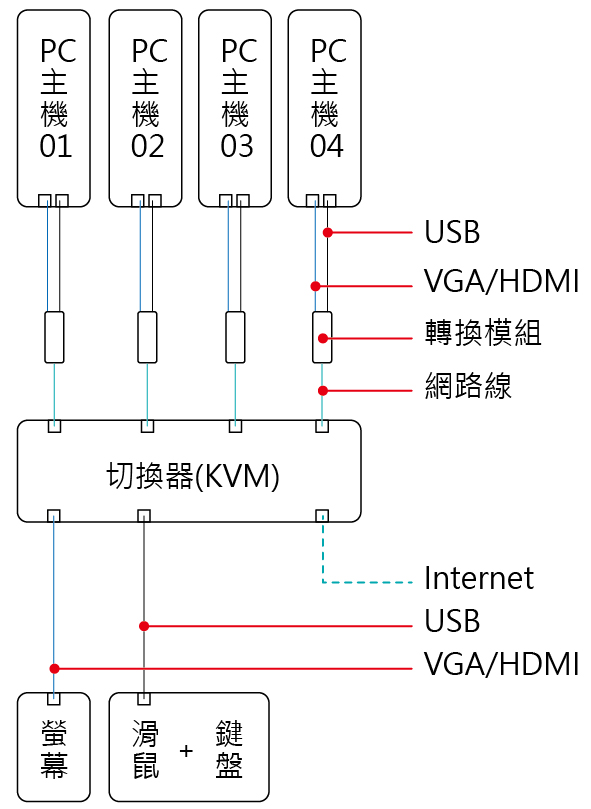

※架構(以4埠 HDMI+鍵盤滑鼠切換器):
PC主機 (部分可同時支援多訊號HDMI/VGA/DVI) +USB→ 轉換模
組(RJ45) → 切換器 → 螢幕 (HDMI/VGA/DVI)+滑鼠與鍵盤(USB)
遠端需連網:切換器 → 數據機(RJ45)

2.切換器應用場合:

機房設備整合,如:監控系統、車道系統、門禁系統整合至同一
設備進行操作管理。
辦公環境電腦設備的整合。

3.切換器KVM優勢:

●增加可利用空間:通常不同系統皆有獨立主機操作,因此若每台
主機皆配專屬螢幕、鍵盤、滑鼠,機房設備與線路將會佔去大量空
間,因此適當整合機房設備能夠有效減少使用空間。
●操作簡單效率提升:透過有線傳輸,人員無需於機房、辦公區來
回折返。若加入遠端功能,人員不管於何時皆能連網進行操作,能
省去更多的成本與時間,提高整體效率。

●降低多餘設備成本:將不同系統整合操作能有效降低設備成本。
